شفرات المنشار الماسية للجرانيت: المتطلبات الأساسية ودليل الاختيار

يعد الجرانيت أحد أصعب الأحجار الطبيعية وأكثرها كشطًا في تصنيع الحجر اليومي. يمكن للشفرة التي تنزلق عبر لوح واحد أن تسحب وتصقل على اللوحة التالية - والفرق لا يكون أبدًا في الشفرة نفسها، بل في التطابق. يحدد هذا الدليل بالضبط ما تحتاجه شفرة المنشار الماسي من أجل قطع الجرانيت بكفاءة: صلابة الرابطة، وحبيبات الماس، وهندسة المقطع، وسرعة التشغيل، والتبريد، والعلامات التي يجب أن تحملها الشفرة المتوافقة.

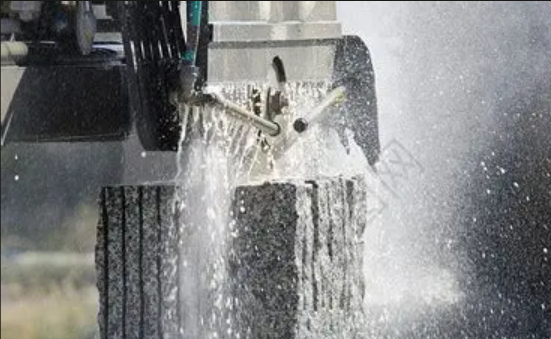

شفرة منشار ماسية مجزأة مع رابط ذاتي الشحذ مقطوع إلى لوح من الجرانيت.

في هذا الدليل

1. لماذا يطالب الجرانيت بالشفرة؟

2. المطلب 1 - صلابة السندات مطابقة للحجر

3. المتطلب 2 - حصى الماس والتركيز

4. المتطلب 3 - ارتفاع القطعة ونوع الحافة

5. المتطلب 4 - سرعة الجري وملاءمة الماكينة

6. المتطلب 5 - التبريد: رطب مقابل جاف

7. المتطلب 6 - الامتثال وعلامات إن 13236

8. المتطلب 7 - جودة الفولاذ واللحام

9. قالب مواصفات الشفرة للنسخ واللصق

10. المصطلحات الإنجليزية الصينية والترجمات الخاطئة الشائعة

11. الأسئلة المتداولة

1. لماذا يتطلب الجرانيت شفرة

الجرانيت عبارة عن صخرة نارية متطفلة، ويعود سلوكه عند حافة القطع إلى خاصيتين تتجاذبان في اتجاهين متعاكسين:

· صلابة.الجرانيت عادة ما يصنف6-7 على مقياس موس، يشبه الفولاذ المقسى وأعلى بكثير من الرخام (حوالي 3-4). يولد الحجر الصلب القليل جدًا من الغبار الكاشط لارتداء الرابطة، لذا فإن الرابطة الصلبة للغاية لن تنعش نفسها أبدًا.

· كشط.يحمل الجرانيت نسبة عالية منكوارتز(حوالي 20-60% من تركيبته المعدنية، مع وجود الكوارتز نفسه عند درجة موس 7). تقوم حبيبات الكوارتز بمسح الرابطة المعدنية بشكل مستمر، لذلك يتم غسل الرابطة الناعمة جدًا ببساطة، مما يسقط الماس قبل أن تقوم بأي عمل.

لأن الجرانيتكلاهماقاسية وكاشطة، "كلما كان الحجر أصعب، كلما كانت الشفرة أصعب" - الحدس الذي يبدأ به معظم المشترين - هو خطأ تمامًا. إن اختيار الشفرة للجرانيت يدور حول تحقيق التوازن بين التأثيرين بحيث يتم شحذ الرابطة ذاتيًا بمعدل ثابت.

2. المتطلب 1 - مطابقة صلابة السندات للحجر

الرابطة المعدنية هي المصفوفة التي تحمل حبيبات الماس. وظيفتها ليست أن تكون صعبة قدر الإمكان؛ هو عليهارتداء بمعدل تسيطر عليهابحيث يتم إطلاق الماس الباهت وكشف الماسات الجديدة والحادة - وهي آلية تُعرف باسمشحذ الذاتي. يسمي مهندسو الأدوات الماسية المبدأ الأساسي بـقاعدة المعكوسات:

يقع الجرانيت عند نقطة التقاطع بين "الصلب" و"الكاشط"، لذا فإن التوصية العملية لمعظم الجرانيت هي أرابطة متوسطة إلى متوسطة النعومة مع تركيز عالي من الماس. بالنسبة لقطع الألواح ذات الحجم الكبير على المناشير الجسرية، فإن الممارسة الصناعية هي أمصفوفة روابط متوسطة الليونة مع حبيبات شبكية من 40 إلى 60 وقطاعات طويلة يبلغ طولها حوالي 20 إلى 26 ملم. كما هو الحال دائمًا، تعامل مع هذه القيم كقيم نموذجية وقم بتأكيد المواصفات الدقيقة في ورقة بيانات الشركة المصنعة للجرانيت الخاص بك.

تشخيص ميداني سريع.إذا تجمدت الشفرة وتوقفت عن القطع، فهذا يعني أن الرابطة موجودةصعب للغايةلهذا الجرانيت - انتقل إلى رابطة أكثر ليونة. إذا كانت الأجزاء تبلى بسرعة كبيرة جدًا، فإن الرابطة تكون كذلكناعمة جدًا — الانتقال إلى رابطة أصعب أو زيادة التركيز. يتم قطع التطابق الصحيح بشكل مطرد من المتر الأول إلى الأخير.

3. المتطلب 2 – حبيبات الماس والتركيز

يوجد متغيران داخل المقطع:

· حجم الحصى (شبكة).الحبيبات الخشنة (رقم الشبكة السفلي) تقطع بشكل أسرع ولكنها تترك حافة أكثر خشونة؛ تنتج الحبيبات الدقيقة (رقم الشبكة الأعلى) حواف أنظف مع تقطيع أقل. للجرانيت، حصى متوسطة إلى خشنة30/40 إلى 60 شبكةالنطاق هو منطقة العمل العملية.

· تركيز.هذا هو عدد بلورات الماس لكل وحدة حجم. على الحجر الصلب الكاشط مثل الجرانيت، أتركيز أعلىيوفر قطعًا أسرع وعمرًا أطول، نظرًا لأن المزيد من نقاط القطع تتقاسم الحمل. يمكن أن يؤدي تقليل التركيز قليلاً إلى زيادة ضغط النقطة على الحجر الكثيف للغاية والحفاظ على قطع القطعة بحرية.

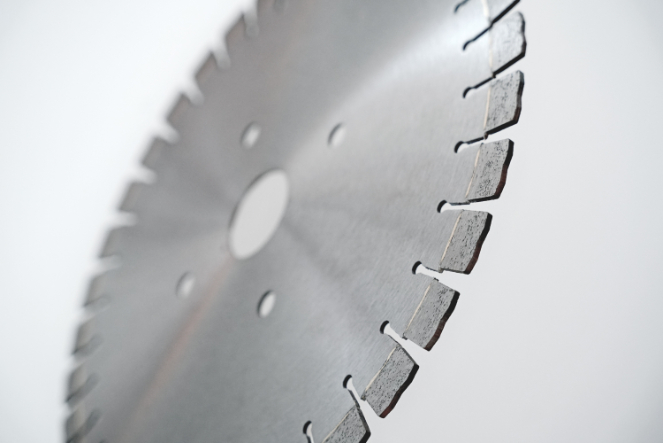

القطع الماسية الموجودة على قلب الشفرة — تتحكم هندسة القطعة والمريء بين الأجزاء في إزالة الرقاقة والتبريد.

4. المتطلب 3 - ارتفاع القطعة ونوع الحافة

ارتفاع القطاعيحدد إجمالي قدرة القطع. قد تعمل الشفرات الاقتصادية على قطاعات مقاس 7 مم، في حين تُستخدم شفرات منشار الجسر للجرانيت بشكل شائع20-26 ملم. تكلف الأجزاء الأطول مبلغًا أكبر مقدمًا ولكنها تحمل المزيد من الماس طوال عمرها. الالمريء - الفتحة بين الأجزاء - تتحكم في إزالة الرقاقة وتدفق سائل التبريد؛ المريء الضحل جدًا الموجود في الجروح العميقة يحبس الطين ويؤدي إلى ارتفاع درجة حرارة القلب.

5. المتطلب 4 – سرعة التشغيل وملاءمة الماكينة

يؤدي تشغيل الشفرة بسرعة كبيرة على الجرانيت الصلب إلى توليد حرارة، مما يؤدي إلى إتلاف الرابطة ويمكن أن يشوه اللب؛ إن التشغيل البطيء جدًا يضيع الوقت ويسبب تآكلًا غير متساوٍ. العمل دائما منأقصى سرعة محيطية محددة على الشفرة(بالأمتار في الثانية) وسرعة دوران الآلة. يوضح الجدول أدناه نطاقات RPM الإرشادية حسب قطر الشفرة:

السلامة أولا.أرقام RPM هذه هي قيم مرجعية فقط. لا تتجاوز أبداالحد الأقصى لدورة في الدقيقةوأقصى سرعة محيطية (م/ث)ملحوظ على النصل، والتحقق منحجم الشجرة(يتسبب الشجرة الخاطئة في التذبذب والقطع الرديء والاهتزاز الخطير)، ودع الشفرة تقوم بالعمل بدلاً من إجبار التغذية.

6. المتطلب 5 — التبريد: الرطب مقابل الجاف

يوصى بشدة بالقطع الرطب للجرانيت.يزيل الماء الحرارة، ويمنع غبار السيليكا القابل للتنفس، ويحمي الرابطة؛ يعد التبريد غير الكافي أحد الأسباب الأكثر شيوعًا للفشل المبكر. القطع الجاف يمكن أن يقلل من عمر الشفرة تقريبًا30-50%مقارنةً بالقطع الرطب ويجب استخدامه فقط عندما يكون الماء مستحيلًا حقًا - مع شفرة جافة مصممة خصيصًا لهذا الغرض وتتميز بربط مقاوم للحرارة، ونواة معززة وتباعد محسّن بين الأجزاء. بالنسبة للعمليات الرطبة الممتدة، فإن الحفاظ على درجة حرارة الماء مستقرة (على سبيل المثال باستخدام نظام التدوير أو التبريد) يتجنب التدوير الحراري الذي يسرع من كسر الماس.

7. المتطلب 6 - الامتثال وعلامات إن 13236

في أوروبا، تندرج شفرات المنشار الماسي ضمن معايير السلامةإن 13236نشره الاتحاد الأوروبي لمنتجي المواد الكاشطة (FEPA). تم تلخيص إرشادات السلامة العملية بشأن هذه العلامات فيabrasivessafety.com، ويتم الحفاظ على المعيار من قبلوكالة حماية البيئة الفيدرالية. يجب أن تحمل الشفرة المتوافقة أو عبوتها عشر علامات، تسعة منها إلزامية (العاشرة، رسم السلامة، إلزامي في فرنسا فقط):

إن رمز التتبع مهم أكثر مما يبدو.في حالة فشل الشفرة، فإن تحديد الدفعة (العلامة 9) هو ما يجعل الضمان أو المطالبة بالسلامة ممكنة. عند مقارنة الموردين، اسأل ما إذا كان رمز التتبع هومحفور بالليزر على القلبومطابقتها لسجلات الاختبار - وليس فقط مطبوعة على صندوق.

8. المتطلب 7 - جودة الفولاذ واللحام

الجزء جيد فقط مثل الجوهر المتصل به. بالنسبة للجرانيت - وهو تطبيق عالي التحميل وعالي الحرارة - ابحث عن:

· قطاعات ملحومة بالليزرللحصول على أقوى وصلات وأعلى درجة تحمل للحرارة، مثالية للجرانيت والحجر الصلب؛ يعد اللحام عالي التردد بديلاً شائعًا وفعالاً من حيث التكلفة للأحجار الأكثر ليونة، لذا يجب أن تتوافق طريقة اللحام مع التطبيق.

· نواة فولاذية مسطحة ومتوترةيقاوم التذبذب عند عدد دورات مرتفع في الدقيقة؛ يظهر القلب المشوه كحواف متكسرة وتآكل غير متساوٍ.

· جودة لحام متماسكة/لحام بالليزرلذلك لا ترتخي الأجزاء تحت الاهتزاز - وهي نقطة حرجة للسلامة.

تقوم شركة ORIDAWN بتصنيع شفرات منشار ماسية ملحومة بالليزر وعالية التردد للحجر والبناء، مع اختبار كل دفعة قبل الشحن. يمكنك قراءة المزيدحول تصنيع ORIDAWNأو تصفح المجموعة الكاملة منشفرات منشار الماس للحجر والبناء.

9. قم بنسخ ولصق قالب مواصفات الشفرة

أسرع طريقة للحصول على عرض أسعار دقيق لشفرة الجرانيت هي توفير بيانات التطبيق مقدمًا. أرسل قائمة المراجعة هذه إلى أي مورد:

ملء قالب RFQ وإرساله

المواد: ____ (اسم الجرانيت / أصل المحجر، على سبيل المثال Black Galaxy، Tan Brown) صلابة موس / محتوى الكوارتز (إذا كان معروفًا): ____ الآلة: منشار الجسر / منشار الطاولة / CNC / طاحونة الزاوية قطر الشفرة: ____ مم الشجرة: ____ مم وضع القطع: رطب / جاف نطاق دورة في الدقيقة للآلة: ____ الحافة المفضلة: مجزأة / توربو / مستمرة الأولوية: السرعة / عمر الخدمة / جودة الحافة الحجم الشهري: ____ قطعة الوجهة الدولة: ____ (للتصنيف الجمركي)

إن توريد بلد الوجهة يتيح أيضًا للمورد الإبلاغ عن أي تصنيف استيراد أو اعتبارات تتعلق بالتدابير التجارية قبل الطلب. يتم تصنيف شفرات المنشار الماسي تحتHS/HTS 8202.39.00(انظرUSITC جدول التعريفات المنسقة) كشفرات منشار دائري بجزء عمل غير الفولاذ؛ قد تقع المجموعات المجمعة للسلع من البنود 8202-8205 تحت 8206.00.00. قد تقع الشحنات إلى الولايات المتحدة أيضًا ضمن نطاق أوامر مكافحة الإغراق والرسوم التعويضية الحالية على بعض شفرات منشار الماس الواردة من الصين، والتي يستثني نطاقها فئات محددة مثل الشفرات ذات الماس المطبقة مباشرة على القلب دون قطع الماس. نظرًا لأن أسئلة النطاق والمعدل تتعلق بحقيقة محددة، تأكد دائمًا من التصنيف والمعاملة الجمركية مع وسيط جمركي مرخص قبل الشحن.

10. المصطلحات الإنجليزية الصينية والترجمات الخاطئة الشائعة

غالبًا ما يضيع المشترون والموردون الوقت في المصطلحات. هذه هي المفردات المستخدمة في المصنع، مع ما يعادلها باللغة الصينية - وهي مفيدة عند قراءة ورقة المواصفات الصينية أو مقارنة اثنين من الموردين الذين تختلف ترجماتهم.

الترجمات الخاطئة الشائعة التي تسبب خلافات حقيقية

11. الأسئلة المتداولة

ما هي شفرة الماس الأفضل لقطع الجرانيت؟

شفرة ماسية مجزأة أو ذات حافة توربينية مع رابطة معدنية متوسطة إلى متوسطة النعومة وتركيز عالٍ من الماس. الجرانيت صلب (6-7 على مقياس موس) وكاشط بسبب محتواه من الكوارتز، لذلك يجب أن يتم شحذ الشفرة ذاتيًا بدلًا من التزجيج. الشفرات ذات الحافة المستمرة مخصصة للبلاط والألواح الرقيقة، وليس لقطع الجرانيت الإنتاجي.

ما هي صلابة الرابطة التي يجب أن تتمتع بها شفرة الجرانيت؟

استخدم رابطة متوسطة إلى متوسطة النعومة مع تركيز عالي من الماس. تنطبق قاعدة المعكوسات: المواد الصلبة تناسب الروابط الأكثر ليونة، في حين أن المواد شديدة الكشط تناسب الروابط الأكثر صلابة. الجرانيت مادة صلبة وكاشطة، لذلك يجب أن تتآكل الرابطة بمعدل يحافظ على كشف الماس الطازج دون سقوطه مبكرًا. إذا تزججت الشفرة وتوقفت عن القطع، فهذا يعني أن الرابطة صلبة للغاية؛ إذا كانت الأجزاء تبلى بسرعة، فإن الرابطة تكون ناعمة للغاية.

هل يجب أن أقطع الجرانيت رطبًا أم جافًا؟

يوصى بشدة بالقطع الرطب للجرانيت. يتحكم تبريد الماء في الحرارة، ويمنع غبار السيليكا ويحمي الرابطة؛ يمكن أن يؤدي القطع الجاف إلى تقليل عمر الشفرة بنسبة 30-50 بالمائة تقريبًا. يجب استخدام القطع الجاف فقط عندما يكون الماء مستحيلًا، مع شفرة جافة مصممة خصيصًا لهذا الغرض تتميز بقلوب معززة وتبديد معزز للحرارة.

ما عدد الدورات في الدقيقة التي يجب أن أقوم بتشغيل شفرة الجرانيت عليها؟

كمرجع، تعمل الشفرة مقاس 350 مم عادةً عند 2400-2800 دورة في الدقيقة، وشفرة 400 مم عند 2000-2400 دورة في الدقيقة وشفرة 500 مم عند 1600-2000 دورة في الدقيقة. هذه قيم إرشادية فقط: لا تتجاوز أبدًا الحد الأقصى لعدد الدورات في الدقيقة والحد الأقصى للسرعة الطرفية المحددة على الشفرة، وقم دائمًا بمطابقة الشفرة مع سرعة عمود دوران الماكينة وحجم الشجرة.

كم من الوقت يجب أن تستمر شفرة الماس عند قطع الجرانيت؟

يتم قياس عمر الخدمة بالأمتار الخطية المقطوعة، وليس بالساعات. قد تقطع الشفرة المطابقة جيدًا في ظل الظروف الصحيحة أكثر بكثير من الشفرة المطابقة بشكل سيئ، في حين أن الشفرات التي تفشل قبل حوالي 30 مترًا خطيًا تشير عادةً إلى عدم تطابق الرابطة أو السرعة الخاطئة أو التبريد غير الكافي. تعمل المقاطع الأطول (على سبيل المثال 20-26 مم على المناشير الجسرية) على زيادة قدرة القطع الإجمالية.

ما هي العلامات التي يجب أن تحتوي عليها شفرة الماس؟

بموجب EN 13236، يجب أن تحمل شفرات الماس تسع علامات إلزامية: قيود الاستخدام، الحد الأقصى للسرعة المحيطية بالمتر المربع، اتجاه الدوران، الأبعاد بالملليمتر، إعلان المطابقة، الشركة المصنعة أو العلامة التجارية، اسم المورد أو العلامة التجارية المسجلة، الحد الأقصى لعدد الدورات في الدقيقة ورمز التتبع. العنصر العاشر، وهو رسم السلامة، إلزامي في فرنسا فقط. يعد رمز التتبع ضروريًا لأي ضمان أو مطالبة بالسلامة.
