ما هي تصميمات شفرات القطع الجاف التي يمكن الاعتماد عليها؟

القطع الجاف يزيل الشيء الوحيد الذي تعتمد عليه شفرة الماس: الماء. مع عدم وجود سائل تبريد في الشق، فإن الوصلة من القطعة إلى النواة والرابطة والقلب الفولاذي جميعها تعمل بشكل أكثر سخونة، وإزالة الغبار يجب أن تتم عبر الهواء وحده. فقط عدد قليل من قرارات التصميم تفصل الشفرة التي تنجو من تلك البيئة من تلك التي تفشل مبكرًا.

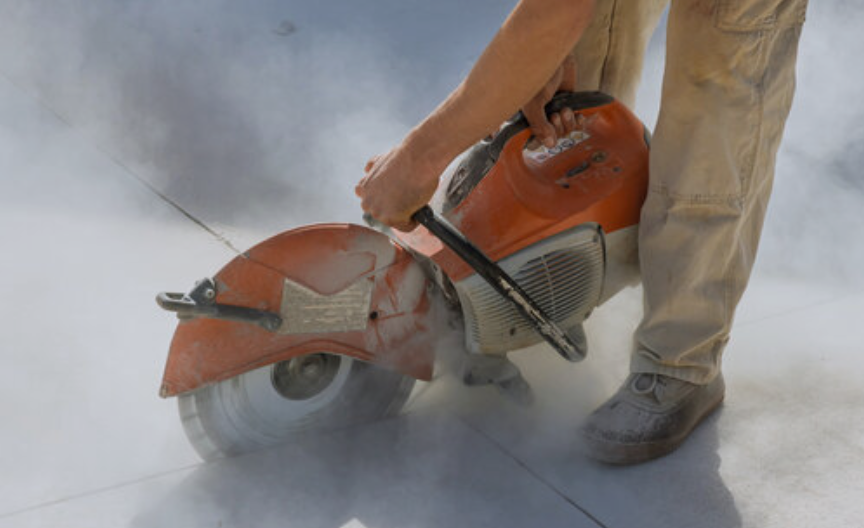

Worker in safety glasses and worn gloves dry-cutting a cured concrete slab with a segmented diamond saw blade on a petrol cut-off saw
القطع الجاف للبلاطة الخرسانية المعالجة. مع عدم وجود ماء في الشق والمفصل والسند و تحمل جميع النواة حرارة أكبر مما تحمله في القطع الرطب.

ماذا يفعل القطع الجاف بالشفرة؟

يتم قطع شفرة الماس من خلال التآكل المتحكم فيه: حيث يتم تآكل الرابطة المعدنية حول كل ماسة بمعدل محدد، تساقط البلورة غير الحادة حتى يتم كشف البلورة الطازجة. يدعم الماء هذه العملية بطريقتين: فهو يحمل الحرارة من الشق ويطرد الملاط الكاشطة بعيدًا عن قلب الفولاذ.

قم بإزالته وتحدث نفس عملية القطع عند درجة حرارة أعلى، مع الاحتفاظ بالحبيبات في القطع. تتغير أوضاع الفشل وفقًا لذلك: تلين المفاصل، وتفقد النوى التوتر، وتنفصل الأجزاء أو تنفصل، والشفرة تزجج بدلاً من القطع. وبالتالي فإن شفرة القطع الجافة ليست شفرة مبللة مستخدمة بدون ماء - يجب أن يختلف التصميم من الجزء إلى القلب.

ميزات التصميم الستة التي تحدد الموثوقية

1. المفصل من القطعة إلى النواة

تحدد كيفية ربط الجزء ما إذا كان من الممكن تجفيف الشفرة على الإطلاق. ملحومة و تعتمد الشفرات الملحومة بالفضة على معدن الحشو: تليين النحاس الفضي عند درجة حرارة 1,375 درجة فهرنهايت تقريبًا (حوالي 745 درجة مئوية)، وهي درجة الحرارة التي يمكن أن يصل إليها منشار البنزين عند القطع الجاف قبل وقت طويل من استهلاك الماس. يقوم اللحام بالليزر بدمج الجزء بالقلب بدون حشو، لذلك ينجو المفصل من تلك الحرارة. الممارسة الأوروبية بموجب EN 13236، يتم تعيين حالة تحميل مقطعية تبلغ 600 نيوتن/مم² للشفرات الملحومة بالليزر، والحد الأدنى من النواة صلابة 24 HRC للشفرات 230 مم. إنه المفصل الذي نستخدمه عبر أعمالناشفرة المنشار الماسية الملحومة بالليزرنطاق لهذا السبب بالضبط.

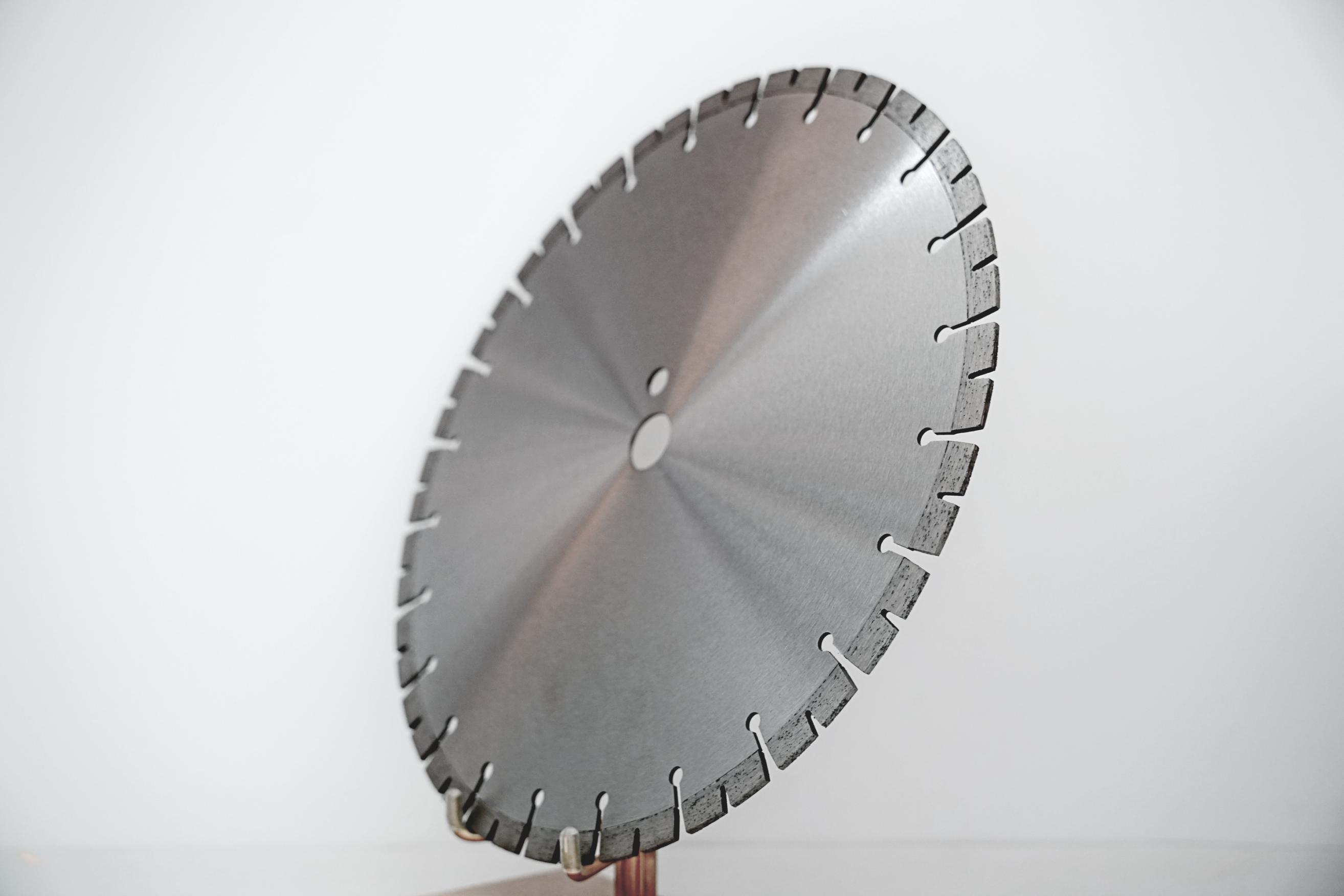

2. هندسة القطاع والتخليص الجانبي

يتم تصنيع الأجزاء بشكل أوسع من القلب عن قصد، وبالتالي فإن حافة القطع - وليس الفولاذ - يأخذ العبء. هذا الخلوص الجانبي هو ما يمنع القطع الجاف من أن يصبح معدنًا على حجر. غالبًا ما يُقرأ ارتفاع القطعة على أنه عمر الشفرة. إنه ليس: قطعة 10 مم تحمل محملة بشكل صحيح يمكن أن يدوم مزيج الماس أكثر من قطعة 15 مم مع قطعة رقيقة. للعمل الجاف، تركيز الماس و حجم الحصى بالنسبة للمادة أكثر من الارتفاع وحده.

3. هندسة المريء والفتحة

الفجوات بين الأجزاء هي نظام التبريد والتطهير الوحيد الذي تمتلكه الشفرة الجافة. يسحبون الهواء من خلال الشق، احمل الغبار والملاط للخارج، واسمح للقلب بالثني بدلاً من التشقق. مفتوح تتناسب الهندسة مع الكميات الكبيرة من الغبار الكاشط، وهذا هو السبب في أن الفتحات الواسعة على شكل حرف U وفتحات المفاتيح نموذجية للإسفلت والخرسانة الخضراء - نمط الفتحة المستخدم في أعمالناشفرات قطع الخرسانة والأسفلت. وتستخدم فتحات أضيق للحجر الكثيف مثل الجرانيت حيث الغبار الحجم أقل والحمل على القلب أعلى.

4. تقويض الحماية

التقويض هو تآكل القلب الفولاذي أسفل القطعة مباشرة، والذي يحدث بسبب الملاط الكاشطة يمر عبر الشق. بمجرد أن يرق اللب أسفل المقطع، يفقد الجزء دعمه و يمكن أن تترك النصل. شرائح ممتدة إلى عمق أكبر في القلب — شرائح إسقاطية أو أسنان واقية — قم بإزالة الملاط بعيدًا عن هذا المفصل وحافظ على المعدن الداعم سليمًا. إنها ميزة غير مكلفة الذي يمنع الفشل الأكثر تكلفة.

5. صلابة السندات مطابقة للمادة

صلابة السندات هي قاعدة المطابقة التي يتم تجاهلها غالبًا في القطع الجاف. مادة صلبة وكثيفة بالكاد يرتدي الرابط، لذلك فهو يحتاج إلى رابط أكثر ليونة يطلق الماس الباهت؛ المواد الكاشطة ترتدي يترابط بسرعة، لذلك فهو يحتاج إلى رابطة أقوى تحمل الماس لفترة أطول. اختر خطأ في أي منهما الاتجاه والشفرة إما تتزجيج أو تتآكل أثناء التحول.

6. الفولاذ الأساسي: مقسى، مشدود، مسطح

القلب هو المكان الذي يتم فيه فقدان القطع الجاف عادةً. يجب أن يكون من الفولاذ المقسى والمعالج بالحرارة، مشدودًا بحيث يكون صحيحًا، ومسطحًا بدرجة كافية بحيث يظل الجريان ضمن نطاق التسامح. الاهتزاز ليس فقط مشكلة مريحة: يعتبر الجريان المفرط والحمل الجانبي بمثابة سلائف للارتداد المناشير اليدوية، وهذا هو السببنشرة السلامة الخاصة بـ FEPA لمناشير الماسيعالج الشفرة التالفة أو المشوهة كحالة توقف عن العمل. قبل أن يتم تشغيل أي شفرة جافة على الآلة، تحقق من التسطيح والشقوق في نهايات الفتحة والأجزاء المفقودة والترقق الأساسي أسفل المقطع.

ميزات التصميم والأرقام المطلوبة في ورقة البيانات

الجدول 1 - ما الذي يحميه كل عنصر من عناصر التصميم، والمواصفات التي تثبت ذلك.
عنصر التصميم الفشل يمنع ما يجب أن يظهر في ورقة البيانات
وصلة مقطعية ملحومة بالليزر فقدان الجزء عندما يصل المفصل إلى درجة حرارة النحاس طريقة اللحام، بالإضافة إلى علبة تحميل المقطع EN 13236 (600 نيوتن/مم²)
هندسة القطاع والتخليص الجانبي فرك النواة، اختراق ضعيف، كشط سابق لأوانه عرض القطعة مقابل سمك اللب؛ تركيز الماس وحجم الحصى
هندسة المريء والفتحة ارتفاع درجة الحرارة، ملزمة، تكسير الأساسية نوع الفتحة (مفتاح، U ضيق، U عريض) وعدد الفتحات
تقويض (إسقاط) الحماية التآكل الأساسي وانفصال الجزء في المواد الكاشطة هل تم تركيب أسنان الحماية، وإلى أي عمق
صلابة السندات الزجاج في المواد الصلبة. التآكل السريع في المواد الكاشطة رمز السند ونطاق المواد الذي تم صياغته من أجله
قلب متصلب ومتوتر الجريان، والاهتزاز، والرشاوى درجة الفولاذ، والصلابة في HRC، ومواصفات التسطيح والتوتر

ثمانية أسئلة لطرحها على المورد

  1. هل القطعة ملحومة بالليزر أم ملحومة أم ملبدة - وهل يمكنك إظهار سجل اختبار اللحام؟
  2. ما هي سرعة التشغيل القصوى بوحدة م/ث، وعدد الدورات في الدقيقة المطابق المحدد على الشفرة؟
  3. ما هو رمز تقييد الاستخدام EN 13236 الذي ينطبق على هذه الشفرة؟
  4. ما ارتفاع القطعة وتركيز الماس، وما نطاق المادة التي صُنعت الرابطة من أجلها؟
  5. ما هي هندسة الفتحات التي تم قطعها في القلب، ولماذا هذه الهندسة لهذا التطبيق؟
  6. هل تشمل الشرائح حماية تقويضية، وإلى أي عمق؟
  7. ما هي درجة وصلابة الفولاذ الأساسي، وكيف يتم التحقق من التوتر قبل الإرسال؟
  8. ما هو رمز التتبع، وكيف يرتبط بسجل الإنتاج؟

هناك تفصيل واحد يستحق الإضافة إلى تلك القائمة: يجب أن تكون أحجام التجويف دقيقة. 7/8 بوصة تتحمل 22.23 ملم - ليس 22 ملم. يضع التجويف التقريبي حملًا جانبيًا على الشفرة من القطع الأول.

ما هي الشفرة الجافة الموثوقة ليست كذلك

لا تباع شفرة مبللة بدون ماء.إذا كانت الشفرة تحمل قيودًا رطبة فقط الكود، تشغيله جافًا لا يزيل هامش الأمان - بل يزيل الافتراض أن الشفرة كانت كذلك مصممة حولها.

ليست شفرة غير مميزة.تحتإن 13236يجب أن تحمل الشفرة إعلانًا عن المطابقة، الأبعاد، السرعة القصوى بالمتر/الثانية ودورة في الدقيقة، اتجاه الدوران، تقييد الاستخدام، الشركة المصنعة أو العلامة التجارية، ورمز التتبع. بدونها لا يوجد أي مطابقة موثقة ل أشر إلى ما إذا حدث خطأ ما.

ليست أرخص شفرة لكل وحدة.التكلفة لكل قطع هو الرقم الذي يهم. على جاف الموقع، عادةً ما تكون الشفرة منخفضة التكلفة ذات المفصل النحاسي هي الخيار الأكثر تكلفة في المتجر خزانة.

للمشترين الذين يستوردون إلى الولايات المتحدة.شفرات منشار الماس وأجزاء من تخضع الصين لأوامر مكافحة الإغراق والرسوم التعويضية (الحالة A-570-900) وعادة ما تكون تم إدخاله تحت HTSUS 8202.39.00. النوى ذات صلابة Rockwell C أقل من 25، والشفرات خارج نطاق السُمك المذكور في الطلب، يقع خارج نطاقه. تأكيد موقف المنتج قبل أن تحجز الشحنة وليس بعده.

الأسئلة المتداولة

هل يمكن استخدام الشفرة الماسية المصممة للقطع الرطب جافة؟

عادة فقط بتكلفة. تكون الشفرة ذات التصميم الرطب محدودة بمفصلها من قطعة إلى قلب: الشفرات النحاسية والملحومة بالفضة ليست آمنة للتشغيل الجاف، لأن المفصل يمكن أن يلين جيدًا قبل أن يتآكل الماس. إذا لم يتم وضع علامة على الشفرة للاستخدام الجاف، فتعامل معها على أنها قطع رطب فقط.

هل يعني الجزء الأطول عمرًا أطول للشفرة؟

ليس في حد ذاته. يمكن لقطعة بحجم 10 مم مع مزيج ماسي محمل بشكل صحيح أن تدوم أكثر من قطعة بحجم 15 مم مع قطعة هزيلة. ما يهم في القطع الجاف هو تركيز الماس وحجم الحبيبات بالنسبة للمادة، بالإضافة إلى ارتفاع الجزء الكافي بحيث لا يتم كشط الشفرة قبل الوصول إلى منطقة اللحام.

لماذا تحتوي شفرات القطع الجافة على فتحات بين الأجزاء؟

تعد المريء بين الأجزاء نظام التبريد والتطهير الوحيد الذي تمتلكه الشفرة الجافة. فهي تسحب الهواء من خلال الشق، وتحمل الغبار والطين إلى الخارج، وتسمح للقلب بالانثناء بدلاً من التشقق. فتحات أوسع وأكثر انفتاحًا تناسب المواد الكاشطة مثل الأسفلت والخرسانة الخضراء؛ فتحات المفاتيح الأضيق تناسب الحجر الصلب الكثيف حيث يكون حجم الغبار أقل.

ما هو التقويض، وكيف تمنعه ​​المقاطع المسقطة؟

التقويض هو تآكل في قلب الفولاذ مباشرة أسفل القطعة، بسبب مرور الملاط الكاشطة عبر الشق. إذا تركت دون رادع، فإنها تعمل على ترقق القلب حتى يفقد الجزء دعمه ويترك الشفرة. تمتد الأجزاء المسقطة، والتي تسمى أيضًا الأسنان الواقية، بشكل أعمق في القلب وتزيل الطين بعيدًا عن ذلك المفصل.

ما هي علامات EN 13236 التي يجب أن أتحقق منها على شفرة القطع الجاف؟

تأكد من أن الشفرة تحمل إعلان المطابقة EN 13236، والحد الأقصى لسرعة التشغيل بالمتر/الثانية وعدد الدورات في الدقيقة، والأبعاد، واتجاه الدوران، ورمز تقييد الاستخدام، واسم الشركة المصنعة أو العلامة التجارية، ورمز التتبع. الشفرة التي تفتقد أيًا من هذه العناصر ليس لها أي توافق موثق يمكنك الإشارة إليه.

هل لا يزال القطع الرطب أفضل، حتى مع استخدام الشفرة الجافة؟

نعم متى توفرت المياه يعمل القطع الرطب على خفض درجة حرارة الشفرة، ويمنع الغبار من المصدر، ويطيل عمر القطعة بشكل طبيعي. تحافظ الشفرة الجافة الملحومة بالليزر على مكانها في المواقع التي لا يوجد بها مصدر للمياه، وفي أعمال الإنقاذ والمرافق، وفي الطقس البارد حيث يكون تجميد الماء أو التخلص منه غير عملي.
