تعتبر وسادة مكابح السيارات الحديثة مكونًا مركبًا تم تصميمه لتحويل الطاقة الحركية إلى حرارة من خلال الاحتكاك مع الحفاظ على استقرارها الهيكلي تحت أحمال الكبح الشديدة. إن فهم بنائها هو الخطوة الأولى لقطعها بشكل نظيف.
· لوحة دعم الصلب— عادةً ما يكون الفولاذ منخفض الكربون المدلفن على البارد (DC04 أو ما شابه)، بسمك 3-6 مم. يوفر الدعم الهيكلي وسطح التثبيت للفرجار.

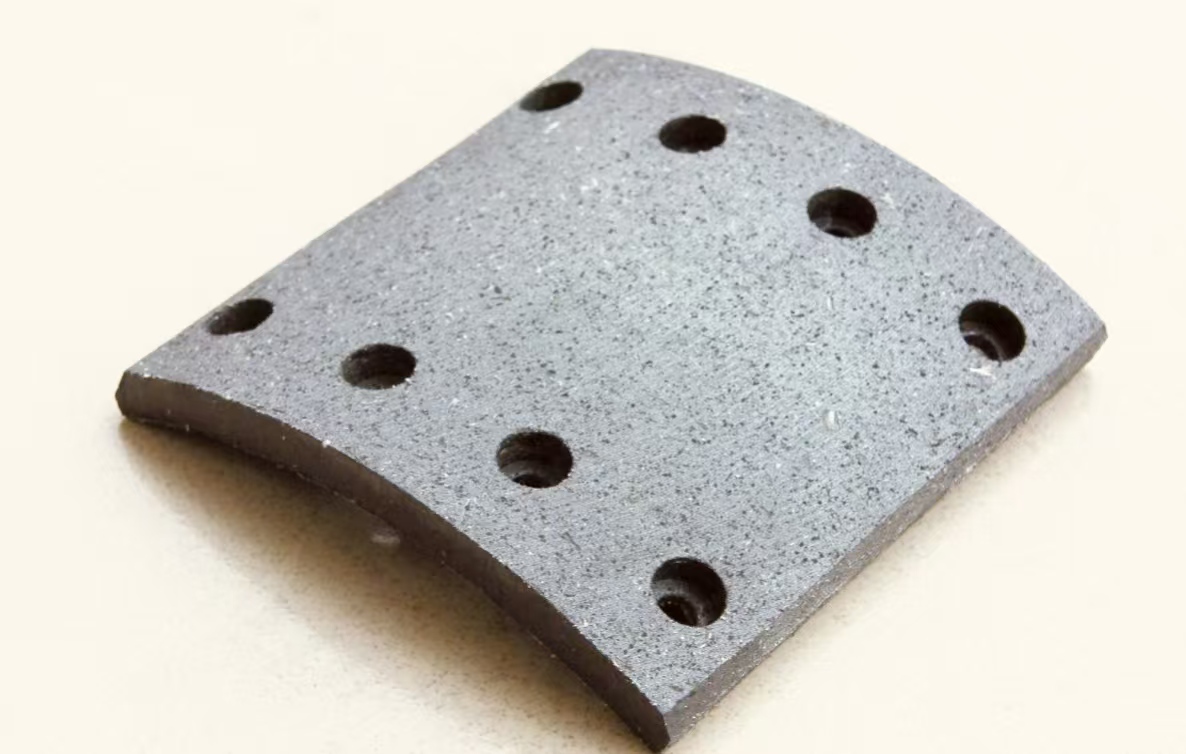

· مادة الاحتكاك (بطانة الاحتكاك)— سمك 8-15 مم، يتم تثبيته على اللوحة الخلفية تحت الحرارة والضغط. هذه هي الطبقة التي ترتدي ضد قرص الفرامل.
[ الصورة: مقطع عرضي لوسادة الفرامل - لوحة دعم فولاذية + بطانة احتكاك ]
بديل: مقطع عرضي لوسادة الفرامل يُظهر لوحة دعم فولاذية ومواد احتكاك
بطانة الاحتكاك عبارة عن مركب معقد. تختلف وصفتها الدقيقة حسب نوع الوسادة، ولكنها تجمع دائمًا تقريبًا بين مادة رابطة وتعزيزات ومواد حشو ومعدلات احتكاك:
|
نوع الوسادة |
المكونات الرئيسية |
قطع الأثر |
|
شبه معدني |
الصوف الفولاذي / ألياف مسحوق الحديد، الجرافيت، معدلات الاحتكاك، مادة رابطة الراتنج الفينولية |
شديدة الكشط؛ تعمل الألياف الفولاذية على تسريع تآكل الماس وتتطلب رابطة حادة ومتينة |
|
سيراميك |
ألياف السيراميك (مثل تيتانات البوتاسيوم)، والحشوات غير الفولاذية، والتركيبات الخالية من النحاس، والراتنجات الفينولية |
صلبة وهشة؛ تقطع بشكل نظيف ولكن تتشقق بسهولة إذا كانت الحافة مجزأة أو عدوانية |
|
منخفض المعدنية / NAO |
ألياف عضوية غير أسبستوسية، مطاط، زجاج، حشوات معدنية، ≥20% معدن |
ليونة، لزجة. يميل إلى تحميل الشفرة إذا لم يكن هناك ما يكفي من الخلوص أو التبريد |
|
معزز بألياف الأراميد |
لب كيفلر، ألياف معدنية، جزيئات مطاطية |
قاسية وخيطية عند القطع؛ يستفيد من الحافة المستمرة لتجنب انسحاب الألياف |
يجب أن تستوفي وسادات الفرامل المباعة في الأسواق المنظمة معايير الأداء والتجانس —اللجنة الاقتصادية لأوروبا R90في أوروبا،فمفسس 135في الولايات المتحدة، وغيغابايت 5763في الصين. تتحكم هذه المعايير في أداء الاحتكاك والتآكل، ولهذا السبب يقوم المصنعون بتقطيع عينات الاختبار ومنصات الإنتاج إلى أبعاد دقيقة ولا يمكنهم تحمل تكاليف الحواف المحترقة أو المصفحة التي قد تشوه نتائج المختبر.
قطع وسادة الفرامل ليس مثل قطع البلاط أو الخرسانة. ثلاث خصائص تجعلها صعبة بشكل فريد بالنسبة لشفرة المنشار:
1. كشط شديد.تعمل الألياف الفولاذية وجزيئات السيراميك والحشوات المعدنية الصلبة الموجودة في مادة الاحتكاك كوسيط طحن. إنها تؤدي إلى تآكل مصفوفة الروابط وإزاحة حبيبات الماس بشكل أسرع من الحجر العادي.
2. الحساسية الحرارية للموثق.يبدأ رابط الراتنج الفينولي الذي يجمع مادة الاحتكاك معًا في التحلل حراريًا تقريبًا250-300 درجة مئوية. تعمل حرارة القطع الزائدة على تفحيم الراتينج، مما يتسبب في تغير اللون، والتصفيح، وضعف الحافة التي ستفشل في اختبار الاحتكاك.
3. هيكل مركب.إن الانتقال من مادة الاحتكاك الناعمة إلى لوحة دعم من الفولاذ الصلب في قطعة واحدة يعني أن الشفرة يجب أن تتعامل مع مادتين مختلفتين تمامًا في تمريرة واحدة - دون تقطيع بطانة الاحتكاك أو حرق الفولاذ.
الوجبات الجاهزة الرئيسية
يجب أن تكون شفرة وسادة الفرامل المثاليةحادة بما يكفي لقطع ألياف الفولاذ، وقوية بما يكفي لمقاومة التآكل، وبارد بما يكفي لحماية المادة الرابطة الفينولية— كل ذلك أثناء إنتاج حافة دقيقة الأبعاد وخالية من الرقائق.

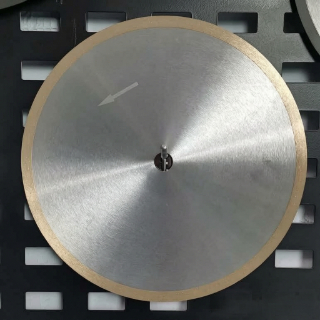

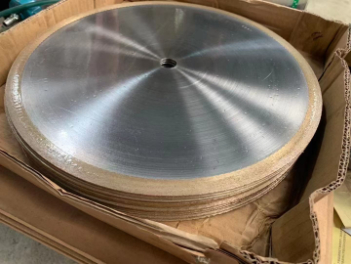

A شفرة ملحومة ذات حافة مستمرةيستخدم نواة فولاذية مع قطعة ماسية ملحومة حول محيطها بالكامل - مع عدم وجود فجوات بين الأجزاء (وبالتالي "بلا أسنان" أو "مستمر"). يتم اللحام بواسطة أي منهمااللحام بالليزرأواللحام عالي التردد (الحث)..
· الماس متعدد الطبقات في رابطة معدنية.الجزء عبارة عن مزيج متكلس من حبيبات الماس الموجودة في مصفوفة معدنية (الكوبالت أو البرونز أو الحديد). مع تآكل حبيبات السطح، ينكشف الماس الجديد، مما يمنح الشفرة عمر خدمة طويل وشحذ ذاتي.
· حافة مستمرة = ضغط متساوي.نظرًا لعدم وجود فجوات بين الأجزاء، يتم توزيع ضغط القطع بالتساوي حول المحيط. وهذا ما يمنع الكسر الناتج عن الصدمات والتقطيع الذي تسببه الحواف المجزأة على مواد الاحتكاك الهشة.
· رابطة قوية من الجزء إلى النواة.ينشئ اللحام بالليزر رابطة معدنية تنجو من الأحمال الجانبية العالية والاتصال المتقطع مع اللوحة الفولاذية المساندة دون فقدان الجزء.
قطع دفعة وإنتاج مواد الاحتكاك. أخذ عينات مراقبة الجودة حيث تؤثر سلامة الحافة على نتائج الاختبار؛ أي تطبيق حيثعمر الشفرة لكل دولاريهم أكثر من سرعة القطع القصوى.
انشفرة مطلية بالكهرباء (مرتبطة بالنيكل).يحمل حبيبات الماس على القلب عن طريق طلاء طبقة واحدة من النيكل فوق جزيئات الماس. يتم وضع الماس مكشوفًا على السطح، وليس مدمجًا في مصفوفة ملبدة.
· طبقة واحدة، الماس المكشوف بالكامل.يبرز ما يقرب من 100% من الماس من رابط النيكل، لذا تكون الشفرة حادة للغاية خارج الصندوق وتقطع بقوة منخفضة جدًا.
· الشق رقيقة.يمكن جعل الشفرات المطلية بالكهرباء رفيعة جدًا (غالبًا 1.0-1.5 مم)، مما يعني خط منشار ضيق، وفقدان أقل للمواد، وحرارة أقل - وهو مفيد للتشذيب الدقيق والأعمال الكنتورية.
· لا شحذ الذاتي.بمجرد أن يبلى الماس المكشوف أو ينسحب، ينخفض أداء القطع بشكل حاد. لا توجد طبقة جديدة تحتها، لذا فإن عمر الخدمة قصير حسب التصميم.
تشذيب دقيق، قطع محيطي أو جانبي، ألواح دعم فولاذية رفيعة، نماذج أولية وأعمال دفعة صغيرة، وأي وظيفة حيثالحدة والدقةيهم أكثر من إجمالي عمر الشفرة.
|
ملكية |
حافة مستمرة ملحومة (بلا أسنان) |
مطلي (النيكل المستعبدين) |
|
طبقة الماس |
متعدد الطبقات، متكلس في السندات المعدنية |
طبقة واحدة، مكشوفة من النيكل |
|
نوع الحافة |
مستمر، بدون شرائح (بلا أسنان) |
مستمر، الشق رقيقة جدا |
|
الرابطة الأساسية |
اللحام بالليزر أو عالي التردد |
النيكل المطلي |
|
الحدة الأولية |
واسطة |
عالية جدا |
|
خدمة الحياة |
طويل (شحذ ذاتي، متعدد الطبقات) |
قصير (طبقة واحدة) |
|
جودة الحافة على مادة الاحتكاك |
ممتاز - الحد الأدنى من التقطيع |
ممتاز - نظيف جدًا، وقوة منخفضة |
|
سرعة القطع |
متوسطة، ثابتة |
سريع (حاد، مقاومة منخفضة) |
|
عرض الشق |
أوسع (~2.5-3.5 ملم) |
ضيق (~1.0–1.5 ملم) |
|
إدارة الحرارة |
يوصى بالقطع الرطب |
رطب أو جاف. يبدد الحرارة بسرعة |
|
لوحة دعم الصلب |
يتعامل مع الاتصال الصلب المتقطع بشكل جيد |
يلبس بسرعة على الفولاذ |
|
تكلفة القطع (الحجم الكبير) |
منخفض - العمر الطويل يستهلك التكلفة |
عالية - استبدال متكرر |
|
تكلفة القطع (دفعة صغيرة) |
تكلفة أولية أعلى |
منخفضة — شفرة رخيصة، نتائج حادة |
|
أفضل حالة استخدام |
أخذ عينات الإنتاج ومراقبة الجودة |
الدقة، الكفاف، النموذج الأولي |
القاعدة الأساسية
إذا كنت تقطعمئات الفوط يوميا، تفوز الشفرة ذات الحافة المستمرة الملحومة بتكلفة القطع واتساق الحافة. إذا كنت تقطععدد قليل من الفوط ذات التفاوتات الضيقة أو الملامح المنحنية، تفوز الشفرة المطلية بالكهرباء على الحدة والشق.
قم بمطابقة النصل مع واقع الإنتاج الخاص بك، وليس مع المادة وحدها:
1. الحجم أولا.خطوط الإنتاج → حافة مستمرة ملحومة. مختبر/مراقبة الجودة والنموذج الأولي → مطلي بالكهرباء.
2. نوع مادة الاحتكاك.تكافئ الوسادات شبه المعدنية والسيراميك متانة الشفرة الملحومة. يمكن لمنصات NAO والأراميد تحميل حافة مستمرة - مما يضمن التبريد المناسب ويفكر في رابطة أكثر انفتاحًا قليلاً.
3. قطع دائما الرطب.يقمع الماء الحرارة التي تدمر راتينج الفينول ويحبس الغبار الناعم (الذي يمكن أن يحتوي على بقايا الفولاذ والسيراميك والنحاس التاريخية) التي لا ينبغي لأي مشغل أن يتنفسها.
4. حجم النصل إلى الجهاز.تناسب الشفرات مقاس 115-230 مم مناشير القطع الموضوعة على الطاولة؛ تناسب الشفرات مقاس 300-400 مم خطوط الإنتاج المستمرة.
5. للوحة الدعم الفولاذية وحدها، غالبًا ما تكون الشفرة المخصصة لقطع المعادن أو الشفرة الكاشطة أكثر اقتصادا من استهلاك عمر الماس على الفولاذ النقي - قم بقطع بطانة الاحتكاك بالماس، وهي اللوحة باستخدام الأداة المناسبة لهذه المهمة.
نعم. مادة الاحتكاك - ألياف الفولاذ، وجزيئات السيراميك، والحشوات المعدنية - هي مادة كاشطة ولكنها قابلة للقطع بالكامل بالماس. من الأفضل التعامل مع لوحة الدعم الفولاذية باستخدام شفرة قطع معدنية ذات حافة مستمرة أو مجزأة. بالنسبة لحجم الإنتاج، توفر الشفرة الماسية الملحومة ذات الحافة المستمرة أفضل توازن بين عمر الخدمة وجودة الحافة.
لإنتاج كميات كبيرة من مواد الاحتكاك، تدوم الشفرة الملحومة ذات الحافة المستمرة (بلا أسنان) لفترة أطول وتقطع بشكل أنظف مع تقطيع أقل. من أجل التشذيب الدقيق، أو القطع الكنتورية، أو ألواح الدعم الفولاذية الرقيقة بكميات صغيرة، تكون الشفرة المطلية بالكهرباء أكثر وضوحًا وأرق وأكثر دقة ولكنها تتمتع بعمر خدمة أقصر.
تقوم الحافة المستمرة (بلا أسنان) بتوزيع ضغط القطع بالتساوي، مما يقلل من التقطيع وانفصال مادة الاحتكاك. تخلق الحافات المجزأة تأثيرًا عند كل حدود مقطع يمكن أن يؤدي إلى كسر مصفوفة الرابط والتسبب في كسر الحافة.
يوصى بشدة بالقطع الرطب. تستخدم مادة احتكاك الفرامل مادة رابطة من راتينج الفينول والتي تتحلل عند درجة حرارة أعلى من 300 درجة مئوية تقريبًا. يمنع التبريد المائي الحرارة التي من شأنها حرق بطانة الاحتكاك أو تفحيمها أو تفكيكها - كما يعمل على إطالة عمر الشفرة مع منع الغبار الضار.
استخدم القطع الرطب، وقم بمطابقة رابط الشفرة مع صلابة مادة الاحتكاك، وتجنب إجبار الشفرة على القطع، وقم بتلبيس تعرض الماس بانتظام، وقم بتخزين الشفرات بشكل مسطح لمنع التشويه. بالنسبة للخطوط ذات الحجم الكبير، فإن الشفرات الملحومة بالليزر مع شرائح الماس متعددة الطبقات تدوم أكثر من الشفرات المطلية بالكهرباء ذات الطبقة الواحدة عدة مرات.
