تعد الشفرة مقاس 350 مم بمثابة العمود الفقري لقطع الحجر والخرسانة متوسطة الحجم - ولكن المادة الموجودة تحتها تقرر ما إذا كان يجب عليك الوصول إلى شفرة عالية التردد (ملحومة بالفضة) أو شفرة ملحومة بالليزر. يشرح هذا الدليل كيفية تصرف الحجر البلوري والبلاط الجاهز تحت قطعة الألماس، وسبب أهمية طريقتي اللحام، وأي شفرة Oridawn تناسبφ350 × 50 مم التجويف × 15 مممواصفة.
القطر350مم
أربور / تتحمل50مم
ارتفاع القطاع15مم
يناسب معظم المناشير الخلفية ومناشير الجسور/الطاولة بعمود دوران 50 مم (قابل للتخفيض إلى 25.4 مم عبر الحلقة). الجزء 15 ملم يسلم تقريبًا2 × عمر التآكللقطعة قياسية 7-8 مم تحت الحمل المستمر.

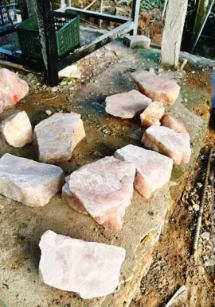

الحجر البلوري - الذي يُباع أيضًا كحجر كوارتز صناعي أو حجر زجاجي متبلور - عبارة عن مركب كثيف وهش وغني بالسيليكا. صلابة موس موجودة حولها6-7، مع مسامية منخفضة للغاية وقوة ضغط عالية. هناك شيئان يحددان كيفية القطع:
· هشاشة.الرابطة بين البلورات ليس لها أي عطاء تقريبًا. يمسك الجزء الباهت أو الخشن بالحافة ويلتقط الرقائق من خط القطع - وهو عيب "الحافة المحطمة" الكلاسيكي.
· حساسية للحرارة.السيليكا موصل رديء. تتراكم الحرارة الموضعية على وجه القطعة بسرعة ويمكن أن تسبب تشققات حرارية صغيرة أو تغير اللون على طول الشق.
ما يجب أن تفعله الشفرة:ابق حادًا، وحركه باردًا، وأزل الشق الدقيق الذي يمكن التحكم فيه. يجب أن تكون الرابطة المقطعية على الجانب الأكثر ليونة بحيث يتم كشف الماس الجديد بسرعة؛ يجب أن تكون الحبيبات دقيقة إلى متوسطة (40/50 شبكة أمريكية) للحصول على حافة نظيفة؛ والقطع الرطب إلزامي فعليًا للتخلص من الحرارة والغبار.

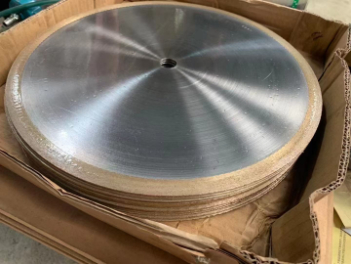

اقتراح الصورة (نص بديل): "شفرة المنشار الماسية Oridawn مقاس 350 مم لقطع بلاطة حجرية كريستالية مع تبريد بالماء، وحافة نظيفة خالية من الرقائق"

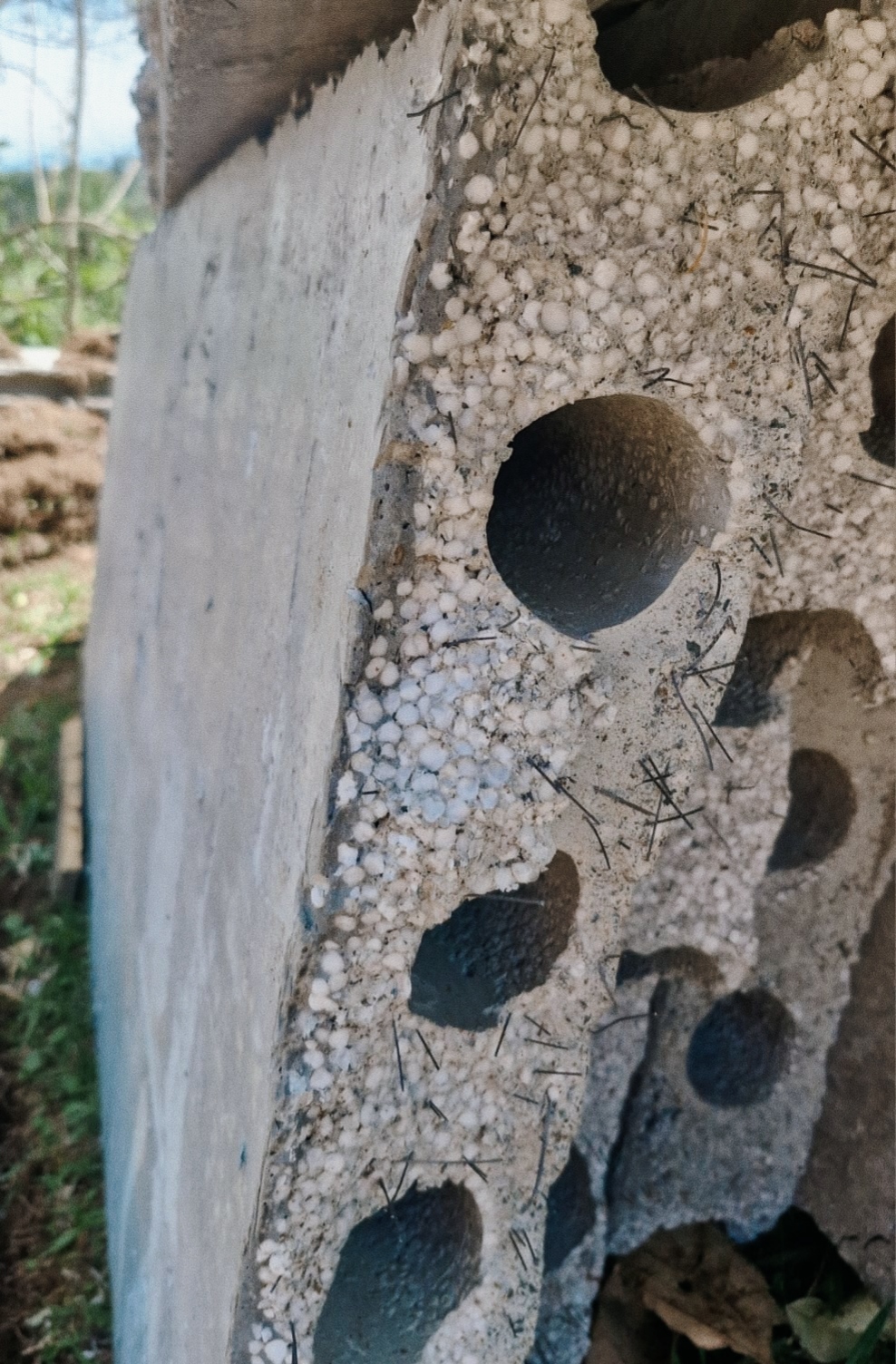

البلاطة مسبقة الصب عبارة عن خرسانة مصممة هندسيًا - الأسمنت والرمل والركام، وفي كثير من الأحيان شبكة تقوية فولاذية. صلابته معتدلة (الضغط30-60 ميجا باسكال)، ولكنكشطوحشية. يقوم رمل السيليكا والركام الصلب بطحن قطعة الماس بشكل مستمر، وإذا كان حديد التسليح موجودًا، فإن القطعة تشهد أيضًا اتصالًا مؤقتًا بالفولاذ.
· تآكل عالي.الجزء يتآكل بسرعة. سيتم استهلاك الرابطة الناعمة المثالية للحجر البلوري في ساعات على الخرسانة مسبقة الصب.
· خطر الصلب.حتى الخرسانة الجاهزة "غير المسلحة" يمكن أن تحتوي على أسلاك أو ألياف. يؤدي ضرب المسامير الفولاذية إلى ارتفاع درجة حرارة القطعة ويمكن أن يؤدي إلى إصابة قطعة ضعيفة الترابط بالكامل.
· عمق القطع.عادةً ما يتم تشغيل الشفرات مقاس 350 مم في ممرات أعمق على الخرسانة مسبقة الصب مقارنةً بالأحجار المزخرفة، مما يضع ضغطًا جانبيًا أكبر على وصلة قلب القطعة.
ما يجب أن تفعله الشفرة:أمسك الأجزاء بقوة تحت الحرارة والصدمات، وقم بتشغيل رابطة معدنية قوية (غالبًا ما تكون ذات أساس مشترك)، وتحمل دورات القطع الرطبة والجافة. عادةً ما تكون الحبيبات أكثر خشونة (شبكة 20/30) لإزالة المخزون.
تحدد طريقة اللحام مدى قوة تماسك قطعة الألماس في قلب الفولاذ، وهذا العامل الوحيد هو الذي يحدد المواد التي يمكن للشفرة أن تتحملها. فيما يلي مقارنة المستوى الهندسي للتنسيق 350 × 50 × 15 ملم.
|
ملكية |
ملحومة عالية التردد (ملحومة بالفضة) |
ملحومة بالليزر |
|
نوع السند |
طبقة لحام فضية بين القطعة والقلب (ميكانيكية + معدنية طفيفة) |
الاندماج المعدني الحقيقي؛ الجزء والجوهر يصبحان قطعة واحدة عند المفصل |
|
درجة حرارة اللحام |
~600–750 درجة مئوية (نطاق ذوبان لحام الفضة) |
ذوبان موضعي فوق 1500 درجة مئوية في منطقة ضيقة |
|
قوة القص المشتركة |
جيد، لكنه يتدهور إذا تجاوزت الوصلة حوالي 700 درجة مئوية أثناء الخدمة |
عالية جدًا؛ لا تتأثر بدرجات حرارة القطع العادية |
|
تحمل الحرارة أثناء الاستخدام |
خطر تليين اللحام ← انفصال الجزء تحت القطع الجاف الثقيل |
يقاوم القطع الجاف وملامسة الفولاذ دون فقدان الجزء |
|
ارتفاع الجزء النموذجي |
عادة 8-12 ملم (محدود بضغط طبقة اللحام) |
ما يصل إلى 15-20 ملم - الأجزاء الأطول قابلة للحام |
|
أفضل ملاءمة للمواد |
الحجر الناعم إلى المتوسط والبلاط والسيراميك وحجر الكريستال (الرطب) |
الخرسانة، مسبقة الصب، الخرسانة المسلحة، الحجر الصلب، الأسفلت |
|
يكلف |
أقل - عملية دفعية أبسط |
أعلى - مطلوب معدات الليزر والأدوات الدقيقة |
|
السرعة / التغذية |
معتدل؛ تغذية محافظة لحماية مفصل اللحام |
معدلات التغذية العدوانية ممكنة؛ قطاعات عقد تحت الحمل |
الوجبات الجاهزة الرئيسيةارتفاع القطعة 15 ملم على هذه الشفرة هو في حد ذاته إشارة:وهو أكثر شيوعًا في شفرات البناء الملحومة بالليزر مقارنةً بالشفرات الحجرية الملحومة بـ HF.من الممكن استخدام قطعة مقاس 15 مم على وصلة HF ولكنها تترك ذراع رافعة أكبر على طبقة اللحام - وهي مناسبة لقطع الحجر الرطب اللطيف، وخطرة على الممرات الخرسانية العميقة.
مكافآت حجر الكريستال أشريحة حادة ذاتية التجديدعلى مفصل قوي. نظرًا لأن المادة يتم قطعها وهي مبللة وبتغذية معتدلة، فإن وصلة الجزء الأساسي لا تصل أبدًا إلى درجة الحرارة التي من شأنها أن تهدد رابطة اللحام الفضية. ستنتج الشفرة الملحومة بـ HF مقاس 350 مم مع رابط أكثر نعومة من البرونز والقصدير وحبيبات دقيقة أنظف حافة بأقل تكلفة لكل قطع.
يمكن أيضًا استخدام الشفرة الملحومة بالليزر بشكل كامل على الحجر البلوري وستدوم لفترة أطول، لكنك تدفع مقابل قوة المفصل التي لا تحتاجها بشدة - وقد تؤدي الرابطة الصلبة المضبوطة للخرسانة إلى تلميع (تزجيج) السيليكا بدلاً من القطع بشكل نظيف.
Precast هي الحالة التي تم اختراع اللحام بالليزر من أجلها. مزيج منكشط عالي + اتصال فولاذي محتمل + تمريرات عميقةيولد الحرارة والصدمة التي تقشر الأجزاء الملحومة بالفضة من القلب. إن الشفرة الملحومة بالليزر مقاس 350 × 50 × 15 مم مع رابطة كوبالت قوية وحبيبات خشنة هي الأداة الصحيحة: ينجو المفصل من القطع الجاف، ويمنح الجزء الطويل مقاس 15 مم عمر تآكل طويل ضد الركام الكاشط، ويمتص الرابط المعدني الحمل الجانبي للممرات العميقة.
يعد استخدام الشفرة الملحومة HF على الصب المسبق أحد أوضاع الفشل المعروفة: حيث يتم فصل الأجزاء في منتصف القطع، وأحيانًا مع تلف القلب. إنها ليست مسألة مهارة، إنها الأداة الخاطئة لفيزياء المادة.
الخيار أ · لحجر الكريستال
· رابطة قصدير برونزية ناعمة، 40/50 شبكة من الألماس - حافة نظيفة وخالية من الرقائق على حجر غني بالسيليكا
· قطع رطب فقط؛ قطعة 15 مم تعطي عمرًا ممتدًا لتقليم الألواح المتكررة
· انخفاض التكلفة لكل شفرة؛ مثالية للمصنعين الذين يقومون بقطع حجر الكريستال المزخرف يوميًا
الخيار ب · للبلاطة الجاهزة
· رابطة قوية ذات أساس مشترك، شبكة 20/30 - تقاوم الركام الكاشط وتتحمل ملامسة الفولاذ
· وصلة أساسية للجزء المعدني؛ مُصنف للقطع الجاف والرطب، والتمريرات العميقة
· يعمل الجزء مقاس 15 مم على زيادة عمر الأداة إلى أقصى حد عند التشغيل المسبق الطويل؛ تجويف 50 مم يناسب المناشير القياسية
الخيار ج · الحل ذو الشفرة الواحدة
إذا قطع موقع العملكلاهماالمواد ذات الشفرة الواحدة، اختر العالمي الملحوم بالليزر مع رابط متوسط (شبكة 30/40). سوف تدوم أكثر من شفرة HF على الصب المسبق وستظل تقطع الحجر البلوري بشكل مقبول - على حساب حافة أقل مصقولًا قليلاً. لا تتجه أبدًا إلى الاتجاه الآخر: فالشفرة الملحومة بتردد عالي على الصب المسبق هي حالة الفشل.
ممكن من الناحية الفنية، ولكن غير مستحسن. الحجر البلوري هش ويحتاج إلى قطعة حادة وحبيبات دقيقة؛ تعتبر الخرسانة مسبقة الصب مادة كاشطة وغالباً ما تحتوي على الفولاذ، الأمر الذي يتطلب شريحة أكثر صرامة وملحومة بالليزر. شفرة واحدة لكليهما تعني إما عمرًا أقصر أو حواف متكسرة.
يشكل اللحام بالليزر رابطة معدنية حقيقية تتحمل درجات حرارة أعلى من 700 درجة مئوية دون فقدان الجزء. ينتج عن القطع المسبق الصب حرارة احتكاك عالية وتآكل، مما قد يؤدي إلى تليين اللحام الفضي على الشفرات الملحومة بتردد عالي ويتسبب في فصل الأجزاء في منتصف القطع.
يناسب القطر 350 مم معظم مناشير المشي الخلفية ومناشير الطاولة المتوسطة؛ التجويف 50 مم هو عمود قياسي (يمكن اختزاله إلى 25.4 مم بحلقة)؛ ويوفر الجزء مقاس 15 مم تقريبًا ضعف عمر التآكل للجزء القياسي مقاس 7-8 مم تحت الحمل المستمر.
يوصى بشدة بالقطع الرطب. يمنع الماء الغبار، ويبرد الجزء، والأهم من ذلك أنه يمنع الصدمة الحرارية التي تتسبب في تشقق حجر الكريستال أو تشققه على طول خط القطع.
ابحث عن العلامات المختومة على حافة البلاطة، أو قم بالمسح باستخدام كاشف حديد التسليح قبل القطع، أو اطلب من مورد الصب المسبق جدول التعزيز. إذا كان الفولاذ موجودًا، فإن الشفرة الملحومة بالليزر ليست اختيارية - فهي إلزامية.
